DUAL PORT ve Sadece 96mmX96mm Ebatlarında Şebeke Analizörü, Enerji Analizörü..!

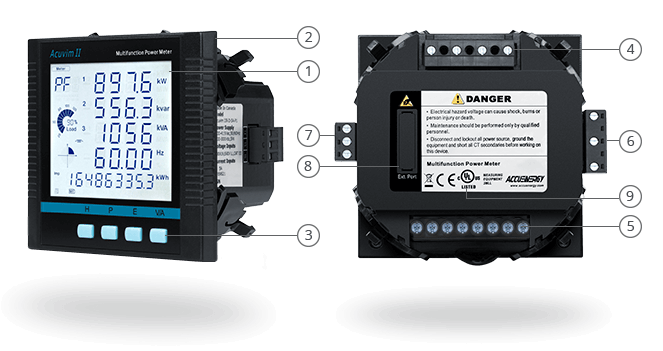

Acuvim-IIR Pano Tipi Enerji Analizörü, ethernetli enerji analizörü daha çok sahada bulunan elektrik dağıtım panolarının, motorların, ticari ve endüstriyel kuruluşların ihtiyaç duydukları kritik güç kalite parametreleri olan harmonik bileşenlerini, voltaj ve akım büyüklüklerini, enerji harcamalarını ekranlamak, kayd etmek ve sistem parametrelerini çok hasas bir şekilde ölçerek bunları kullanıcıya raporlamak kaydetmek amacıyla gerçekleştirilmiştir.
Acuvim-IIR serisi Enerji analizörü ile bir anda 6 satır bilgi 96X96mm ebatındaki ve sıcaklık dayanımı oldukça yüksek olan LCD ekran ile ekranlanır. Acuvim-IIR serisi güç analizörleri sürekli enerji takibi için ideal çözümler sunar. Güç elektriğinin ihtiva ettiği tüm parametreleri içerir, enerji demandları, güç kalitesi, uzak kontrolü, sınırdışı değerler için alarm, istatistikler ve dahili hafızaya kayıtlar; tüm bu fonksiyonlar Acuvim-IIR cihazında ..! programlama özelliği ile özel uygulamalar için 16 adet alarmdan ve 52 parametreden seçilen 16 adet parçaya limit konulabilir, limit aşımları zaman pulu ile birlikte sürekli raporlanabilir (Alarm raporlama için AXM-NET modülü kullanılmalı) nominal gerilimin +,- %10, %15 gibi set değerleri mail kutusuna raporlanabilir, raporlanan değerler excell/csv gibi bir yazılımla grafiklendirilebilir öte taraftan tüm set point değeri AND ve OR yapılarak koruma gerçekleştirilebilir. Bu aşırı ve düşük alarm çıkışları akım, voltaj, güç, güç katsayısı, frekans, dengesiz faktörler veya demanda bağlıdır ve reaktif ve aktif enerjler için pulse çıkışı opsiyon olarak mevcuttur, Mevcut durumları görüntüleme değişik modül seçenekleri ilede anahtarlama girişi mümkündür,Yüksek doğruluktaki ölçüm ile akıllı fonksiyoneliği ve insan dostu kullanımı bir araya getirilmiştir. Acuvim-IIR güç analizörleri Güç Dağıtım Otomasyonunda veya Kuruluşların Otomasyon sistemlerindeki işlemlerin birleştirilmesinde, ölçülmesinde, ve elektriksel süreçlerde kullanılabilir.Tüm görüntülenen değerler RS485 iletişim ve MODBUS protokolle, ethernetli enerji analizörü yada Profibus protokollerle kullanılabilir. Güç sistemlerindeki kalitenin önemi, elektronik yüklerin; örneğin bilgisayarlar, balastlar, değişken frekans sürücüleri kullanımı ile birlikte dahada artar, güç analiz seçenekleri, her faz akımı veya voltajı görüntülenebilir ve harmonik içerikler hesaplanabilir. Harmonik yayılmanın bilinmesiyle transformatörlerin motorların kondansatörlerin, nötr hatları ve kesicilere verilecek zararlar önlenmiş olur. çok kısa süre içinde ise Acuvim-IIR ile haberleşme PROTOKOLLERİ sınırsız hale getirilecektir.
![](/upload//Accuenergy/Acuvim%20II/pano-tipi-enerji-analiz%C3%B6r%C3%BC-Acuvim-II.png)
Acuvim-IIR Enerji Analizörlerinin Özellikleri
-
Ethernetli enerji analizörü ile Webden Satik IP ile Dataları bilgisayar indirebilme yeteneği.
-
PF ve Reaktif, Reaktif Kapasitif ve Aktif enerjileri hafızaya kayıt özellikleri.
-
Data logging (hafızaya bilgi saklama) özelliği.
-
Minimum 4MB onboard hafıza. (Opsiyonel 256MB, 512MB, 1GB, Modbus master ile)
-
farklı tarih aralıklarına kayıt özellikleri
-
Demand Kontrol
-
Web-base çalışma
-
Gömülü Sistem özellikleri
-
Tüm Accuenergy ürünleri için kapsamlı izleme ve kayıt yazılımı
-
Modüller yapı, çok çeşitli G/Ç Opsiyonları
-
çift haberleşme opsiyonları
-
Profi-bus, Ethernet, Modbus, RS485 seri haberleşme (ikinci RS485 portu opsiyoneldir.)
-
Wi-fi ve diğer özellikler. (geliştirme aşamasında)
-
kayıtlı bilgileri EXCELL, SVC, TXT yada herhangi bir formatta pc indirebilme.
-
Acuvim-IIR Enerji Analizörü ile E-mail Gönderme
-
ANSI C12.20(0.2 Class) ve IEC 62053-22(0.2S Class)
-
Çok Kısa Sürede Acuvim-IIR haberleşme protokolleri sınırsız hale getirilecektir.
-
Acuvim-IIR Enerji Analizörü ile 63’ncü Tek Ve Çift harmonikler, 1000 yakın parametre kayıtları.
Acuvim-IIR Enerji Analizörlerinin Haberleşme Protokolleri:
a) Modbus-RTU
b) Modbus®-TCP/IP
c) Profibus-DP/V0
d) BACnet
e) DNP3.0
f) SNMP ve SNTP
Haberleşme Fiziksel Yapı:
a) RJ45
b) RS-485
c) RS-485 (2'nci Haberleşme Portu))
d) Profibus Layer
